Trijicon RMR footprint standard

15. veebruar 2025

Millised punatäpid töötavad Trijiconi kinnitusega? Kas Holosun 507C saab paigaldada samale plaadile kui Trijicon RMR punatäppsihik? Selles artiklis käsitleme footprinti täielikku ühilduvust.

Footprint'i ühilduvuse selgitus

Mida tähendab „footprint“? Termin footprint viitab optikaseadme aluse pesade ja kruviaukude struktuurile.

Ja mida tähendab, kui footprintid on ühilduvad? Igal optilisel sihikul on mingi alus kinnitamiseks. Alus koosneb erinevatesse kohtadesse paigutatud tiftidest ja kruviaukudest, mida kasutatakse sihiku kinnitamiseks kinnitusel.

Kui kahel sihikul on sama alus kinnitamiseks, siis öeldakse, et neil on sama footprint. Selles artiklis näitame, millised punatäpid jagavad sama footprinti.

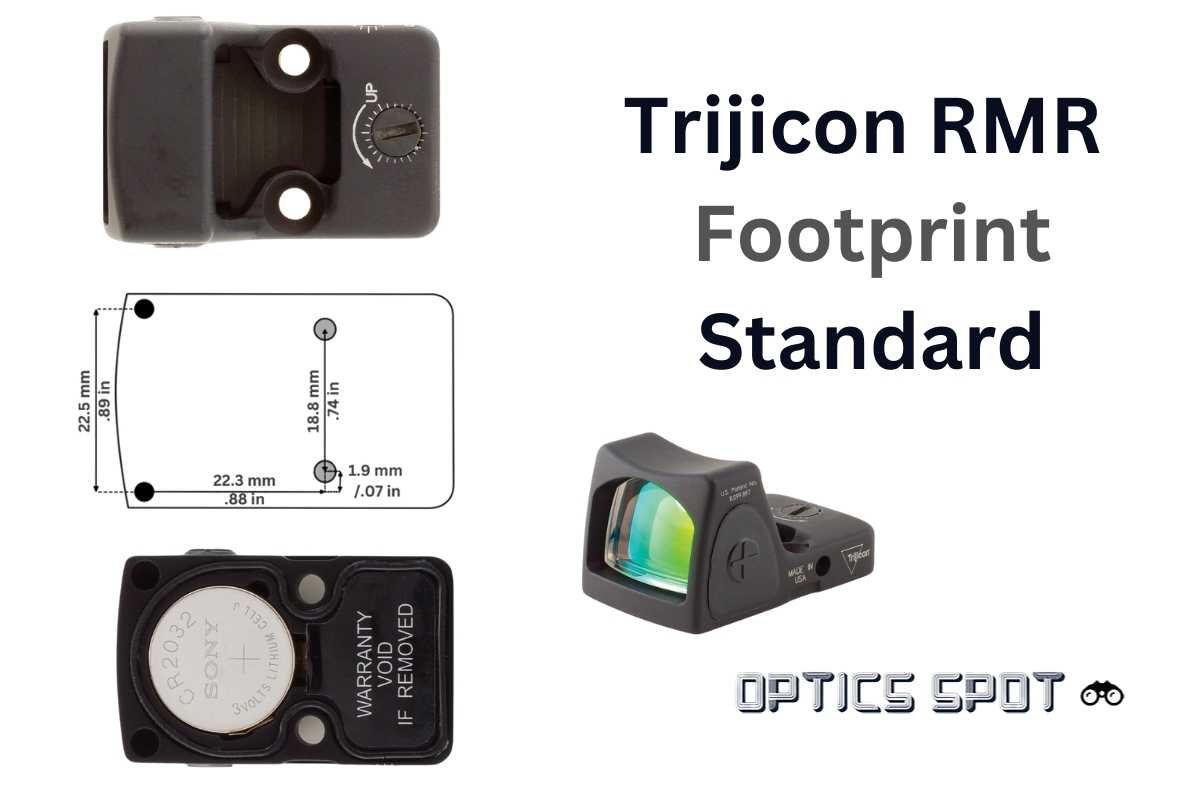

Trijicon RMR footprint muster

RMR footprint koosneb kahest pesast sihiku eesosas ja kahest kruviaugust sihiku keskel.

Eesolevad pesad asuvad üksteisest 22,5 mm / 0,89 tolli kaugusel, kumbki sihiku esinurga juures. Nende kahe pesa asukoht vastab nendele standardile mõeldud kinnituse pinnal olevate tiftide asukohale.

Kruviaugud asuvad optikaseadme keskel. Need on mõeldud sihiku kinnitamiseks kinnitusel. Need kaks kruviauku asuvad üksteisest 18,8 mm / 0,74 tolli kaugusel.

Kruvid, mida nende kruviaukude jaoks kasutatakse, on alati sihikuga komplektis kaasas.

Ühilduvad punatäpid

RMR on üks levinumaid footprint'e turul.

Allpool leiad täieliku nimekirja sihikutest, mis töötavad Trijiconi footprintiga.

Trijicon RMR standard

ADE Advanced Optics

ADE Advanced Optics RD3-019 Stingray
ADE Advanced Optics RD3-020 Raptor
ADE Advanced Optics RD3-023 Valkyrie

Holosun

Osight

Redwin

Redwin Cobra 26x22 MTR

Riton

Riton X3 Tactix PRD

Spina

Spina BAT-24

Swampfox

Swampfox Justice RMR 1×27
Swampfox Liberty RMR 1×22
Swampfox Kingslayer

Trijicon

Trijicon RMR
Trijicon SRO

Vector Optics

Vector Optics Frenzy 1x22x26
Vector Optics Frenzy 1x22x26 MOS
Vector Optics Frenzy 1x22x26 MOS MRS
Vector Optics Frenzy-X 1x19x26 MRS GenII
Vector Optics Frenzy-X 1x19x28 gen II
Victoptics V3 1x17x26

Vector Optics Frenzy 1x22x26 MOS MRS punatäppsihik

(5)

€139,00 EUR

Laos (41 ühikut)

Vaata üksikasju
Holosun 507 Comp [punane]

(4)

€456,00 EUR

Väga väike laoseis (6 ühikut)

Vaata üksikasju
Holosun 507 Comp [roheline]

(2)

€520,00 EUR

Väga väike laoseis (6 ühikut)

Vaata üksikasju
Osight C

(1)

€223,95 EUR

Väga väike laoseis (7 ühikut)

Vaata üksikasju
Vector Optics Frenzy 1x22x26 MOS punatäppsihik

(2)

€139,00 EUR

Laos (64 ühikut)

Vaata üksikasju
Vector Optics Frenzy-X 1x19x28 GenII

€179,00 EUR

Väike laoseis (9 ühikut)

Vaata üksikasju
Holosun 507C X2 [punane]

(3)

€412,00 EUR

Väga väike laoseis (7 ühikut)

Vaata üksikasju
Osight X [red dot]

€279,95 EUR

Väike laoseis (13 ühikut)

Vaata üksikasju

Kuidas paigaldada punatäpp Trijicon RMR footprintiga

See sõltub, millisele seadmele soovid selle paigaldada.

Kas paigaldad selle picatinny kinnitusele? St. relv, millel on picatinny siin? Siis pead otsima picatinny kinnitust RMR footprintiga.
Või paigaldad selle püstolile? Ja kas püstol on optics ready (püstolilukk on lõigatud punatäpi jaoks)? Siis pead otsima punatäppsihiku kinnitust RMR footprintiga.
Või on tegemist tavalise püstoliga ilma sellise lõiketa? Siis pead otsima adapterplaati RMR footprintiga.

Teised footprint standardid

Punatäppsihikute jaoks on olemas palju erinevaid aluseid, kuid teised kõige levinumad on järgmised:
