Milliseid punatäppe saab paigaldada samale kinnitusele nagu Holosun K-seeria mudelid? Kas Trijicon RMR-i saab paigaldada samale adapterplaadile kui K-seeria optika? Käsitleme selles artiklis Holosun K-seeria footprinti täielikku ühilduvust.

Footprinti ühilduvuse selgitus

Mida tähendab "punatäppsihiku footprint"? Mõiste footprint viitab optikaseadme aluse pesade ja kruviaukude struktuurile.

Aga mida tähendab, kui footprintid on ühilduvad?

Igal optilisel sihikul on mingisugune alus kinnitamiseks. Alus koosneb erinevatesse kohtadesse paigaldatud tiftidest ja kruviaukudest, mis hoiavad sihikut adapterplaadi või kinnituse küljes. Kui kahel sihikul on sama alus kinnitamiseks, siis ütleme, et neil on sama footprint.

Selles artiklis näitame, millised punatäppsihikud jagavad sama footprinti.

Holosun K-seeria footprint muster

K-seeria footprint punatäppsihikule on Shield RMSc standardi modifikatsioon. Võrreldes Shield standardiga puuduvad K-seerial seadme tagaosas pesad ning ka esimesed pesad on veidi madalamad. See tähendab, et punatäppsihiku Shield standardile sobitamiseks tuleb tagumised poldid maha lõigata ja esimesi lühendada.

Selline modifitseerimine on aga riskantne – võite kahjustada kinnitust. Samuti kaotate sellise modifitseerimise tõttu kinnituse garantii. Seetõttu käsitleme K-seeria footprinti eraldi kinnitusstandardina, mitte Shield RMSc standardina.

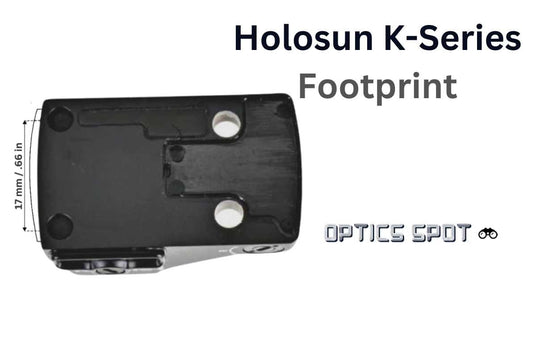

Holosun K-seeria muster koosneb kahest pesast sihiku esiosas ning kahest kruviaugust sihiku tagaosas.

Ees olevate pesade vahe on 17 mm / 0,66 tolli. Nende kahe pesa asukoht vastab kinnituse pinnal olevate tappide asukohale selle standardi puhul.

Kruviaugud asuvad optikaseadme tagaosas. Need võimaldavad sihiku kinnitamist kinnitusse. Need kaks kruviauku on teineteisest 14 mm / 0,55 tolli kaugusel.

Nende kruviaukude jaoks vajalikud kruvid on alati sihikuga komplektis kaasas.

Ühildatavad punatäppsihikud

Holosun K-seeria footprint on kasutusel vaid mõnel teisel Holosuni mudelil.

Allpool leiate täieliku nimekirja punatäppsihikutest, mis sobivad K-seeria footprintiga.

Holosun K-serie standard

Holosun

Punatäppsihikud Holosun K-seeria footprintiga

Vaata kõiki

Kuidas paigaldada punatäppsihik Holosun K-seeria footprintiga

Sõltub, millisele seadmele soovite seda paigaldada.

Teised footprint standardid

Punatäppsihikutele on olemas palju erinevaid aluseid, kuid teised levinumad on järgmised:
