Milliseid punatäppsihikuid saate kinnitada samale kinnitusele nagu Holosun K-series mudelid? Kas saate paigaldada Trijicon RMR-i samale plaadile nagu K-series optikad? Selles artiklis käsitleme Holosun K-series footprinti täielikku ühilduvust.

Footprinti ühilduvus selgitatud

Mida tähendab "punatäppsihiku footprint"? Termin footprint viitab optilise seadme alusel olevate pesade ja kruviaukude struktuurile.

Ja mida tähendab see, kui footprintid on ühilduvad?

Igal optilisel sihikul on paigaldamiseks mingi alus. Alus koosneb eri asukohtades olevatest tihvtidest ja kruviaukudest, mida kasutatakse sihiku kinnitamiseks adapterplaadile või kinnitusele. Kui kaks sihikut kasutavad paigaldamiseks sama alust, siis ütleme, et neil on sama footprint.

Selles artiklis näitame, millistel punatäppsihikutel on sama footprint.

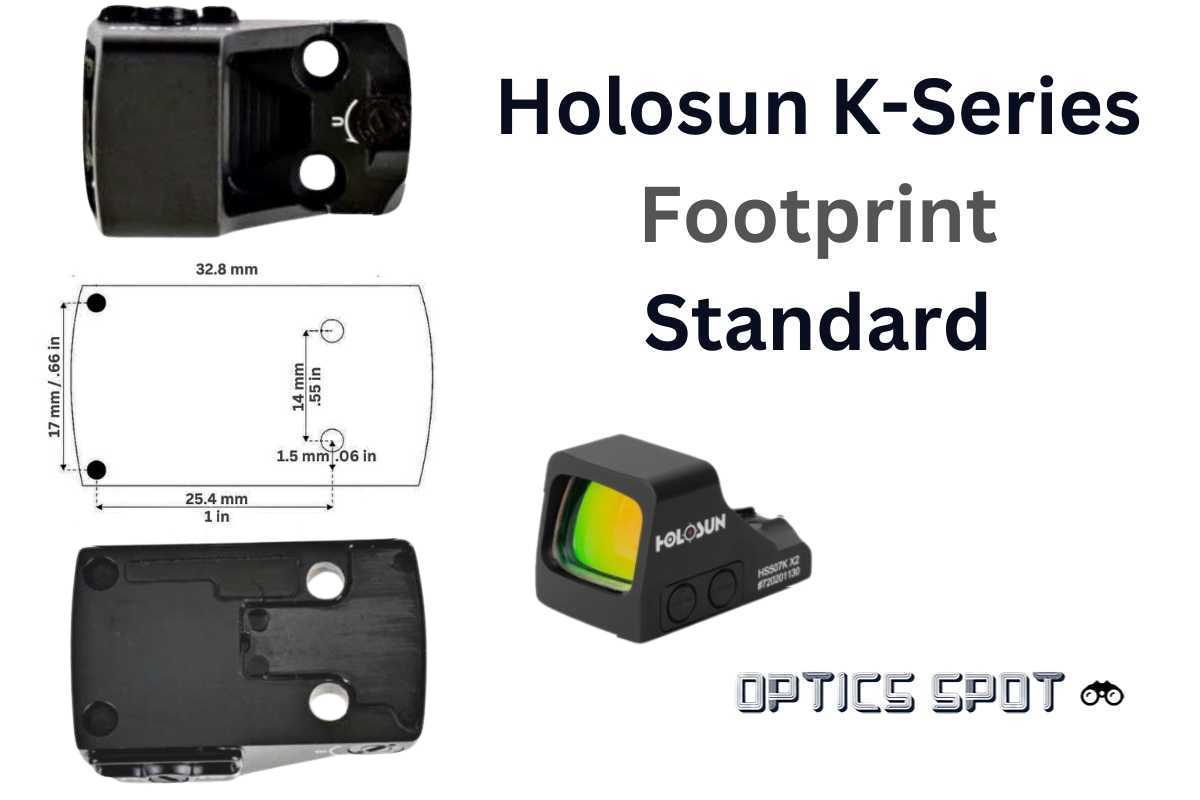

Holosun K-series footprinti muster

K-series punatäppsihiku footprint on Shield RMSc standardi modifikatsioon. Võrreldes Shield standardiga ei ole K-series'el seadme tagaosas pesasid ning ka eesmised pesad on veidi vähem sügavad. See tähendab, et punatäppsihiku sobitamiseks Shield standardile tuleks eemaldada tagumised tihvtid ja lühendada eesmisi tihvte.

Muudatus toob aga kaasa muid riske - võite kinnitust kahjustada. Samuti kaotate sellise kinnituse garantii selle muudatuse tõttu. Seetõttu käsitleme K-series footprinti eraldi paigaldusstandardina, mitte Shield RMSc standardina.

Holosun K-series muster koosneb kahest pesast sihiku esiosa eesmistes nurkades ja kahest kruviaugust sihiku tagaosas.

Eesmised pesad asuvad teineteisest 17 mm / 0.66 tolli kaugusel. Nende kahe pesa asukoht vastab selle standardi mis tahes kinnituse paigalduspinnal olevate tappide asukohale.

Kruviaugud paiknevad optilise seadme tagaosas. Need on mõeldud sihiku kinnitamiseks kinnitustele. Need kaks kruviauku asuvad teineteisest 14 mm / 0.55 tolli kaugusel.

Nende kruviaukude jaoks kasutatavad kruvid on alati sihikuga pakendis kaasas.

Ühilduvad punatäppsihikud

Holosun K-series footprinti kasutavad ainult mõned teised Holosuni toodangu mudelid.

Alt leiate täieliku nimekirja punatäppsihikutest, mis töötavad K-series red dot footprintiga.

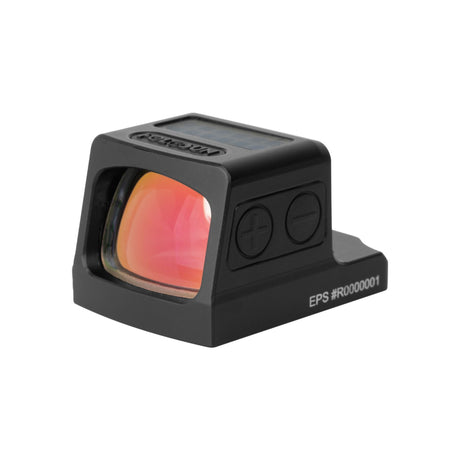

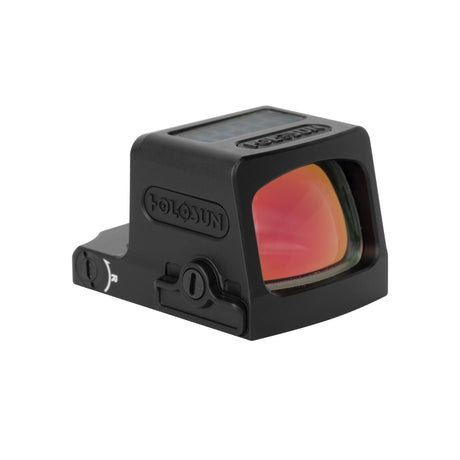

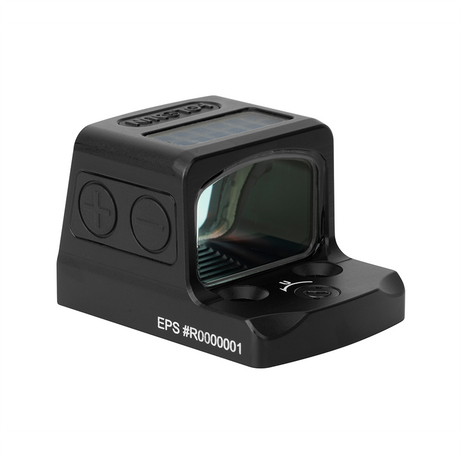

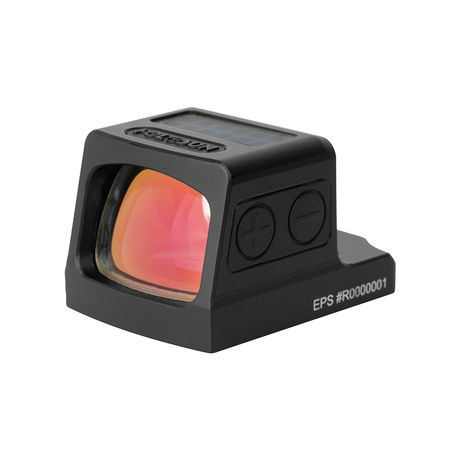

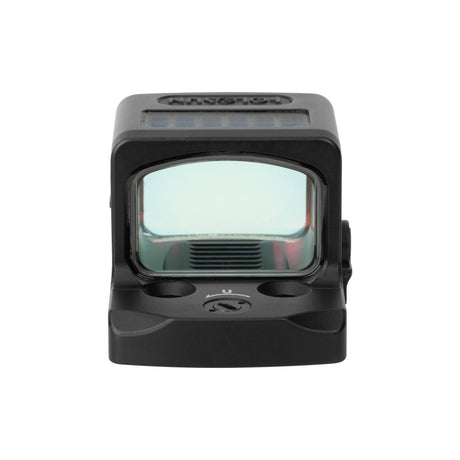

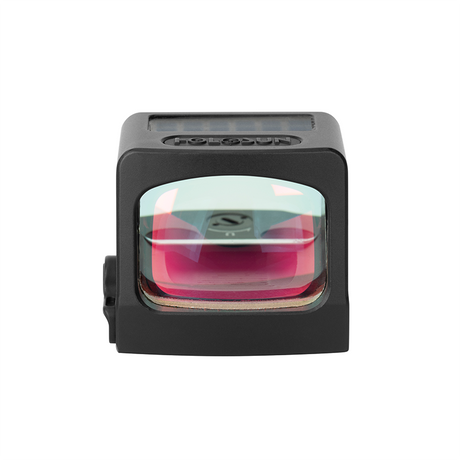

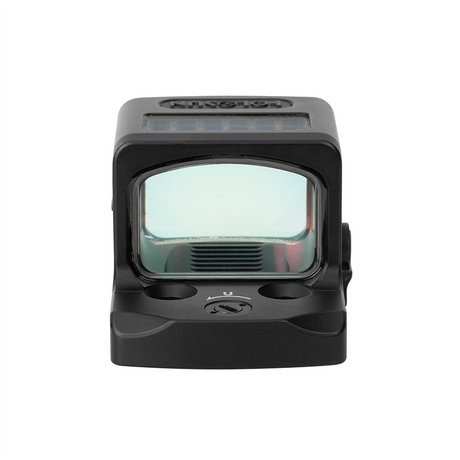

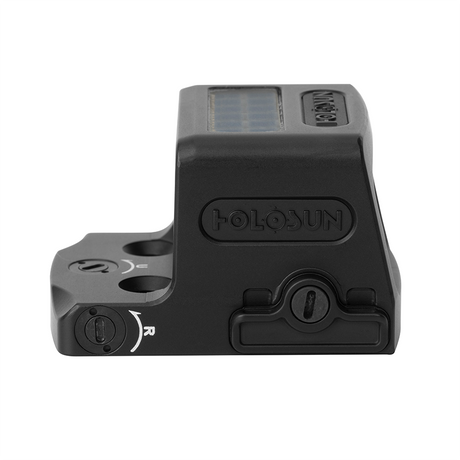

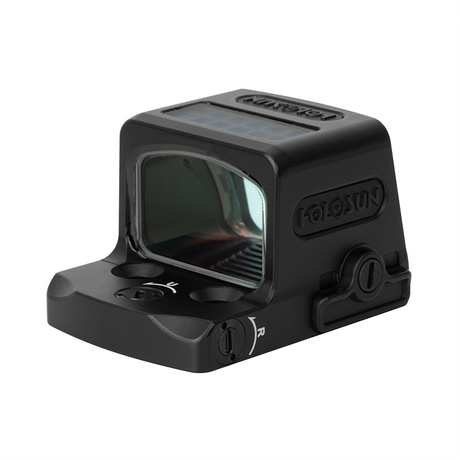

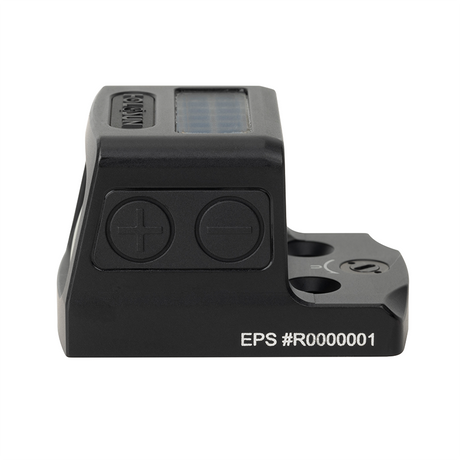

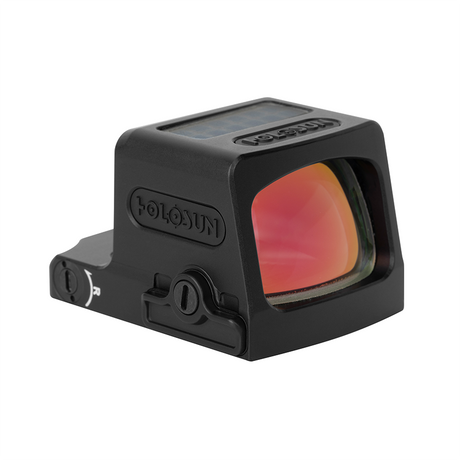

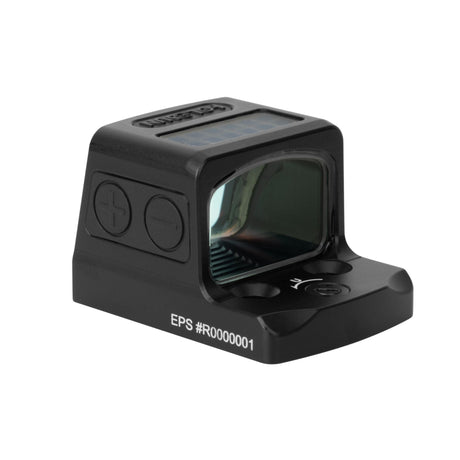

Holosun K-serie footprintiga punatäppsihikud

Vaata kõiki

Kuidas paigaldada Holosun K-series footprintiga punatäppsihik

See sõltub sellest, millisele seadmele soovite selle paigaldada.

Muud footprint-standardid

Punatäppsihikutel on palju erinevaid kinnitusaluseid, kuid teised kõige levinumad on järgmised:
